Die Betrachtung der Daten kann sowohl vor Ort als auch von Ihrer Überwachungs-zentrale vorgenommen werden oder von außerhalb über Telefonleitung mit entsprechendem Modemanschluss. Dieser Zugriff von außerhalb wird durch entsprechende Benutzernamen und –passwort geschützt. Das Datenbild wird freigegeben und Sie können die gesamten Anlagedaten Ihrer Heizzentrale optisch überwachen. Verschiedene Parameter können ebenfalls vom Leitrechner mit Benutzerpasswort geändert werden.

Das graphische Bild entspricht  dem  Hydraulikschema mit hinterlegten Daten für Temperaturen und momentanem Statuszustand der einzelnen aufgeführten Ventile, Pumpen, etc. Die separaten Bilder für die verschiedenen Kessel können wahlweise durch Anklicken mit der PC-Maus auf das entsprechende Kesselsymbol aufgerufen werden, d.h. das System hat mehrere Unterbilder. Somit haben wir für den Benutzer keinen Datenüberfluss auf dem Hauptbild und die Daten können speziell für den Benutzer aus jedem Bild herausgesucht werden.

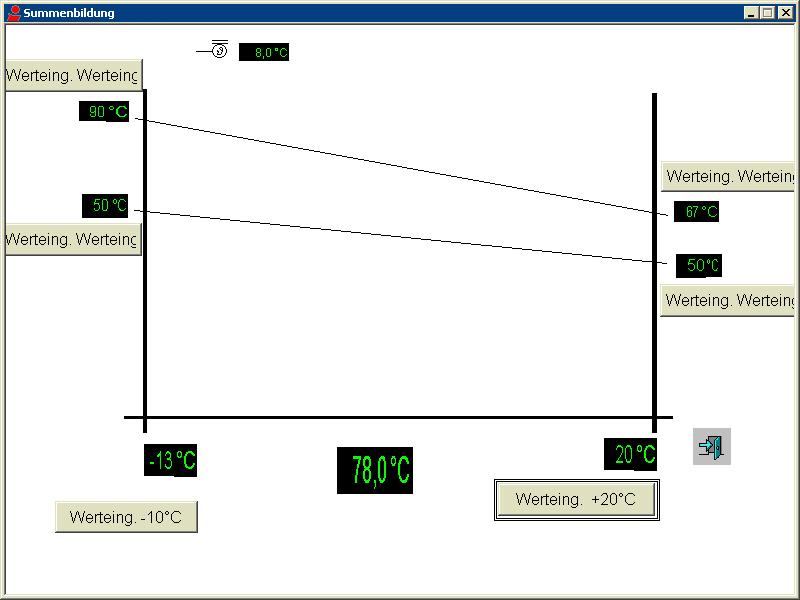

Weiterhin kann eine graphische Darstellung über Datenpunkte erfolgen, die von Ihnen eingegeben werden, z.B. Temperaturen oder Schaltzustände der Anlagen, die über einen gewissen Zeitraum abgegriffen bzw. dargestellt werden. In bestimmten Fällen können auf dem Benutzerbild Hilfetexte durch Mausklick hinterlegt werden.

Die Störmeldungen können nach Kundenwunsch von einem vor Ort aufgestellten Störmeldedrucker proportional ausgedruckt werden, der jederzeit  an den Leitrechner angeschlossen werden kann.

Ansonsten werden die Störungen datenmäßig auf der Festplatte des Leitrechners gespeichert und können jederzeit wieder betrachtet werden.

 Die Einwahl in das System ist auch für uns mit einem von uns geschütztem Passwort zugängig. Damit übergehen wir die Datenübertragung und können dann direkt an die SPS ansteuern, um hier Daten abzufragen bzw. Änderungen vorzunehmen. Dieser vorgenannte Eingriff ist nur für uns möglich und hat auch keinen Störeinfluss auf Ihre Datenübertragung.

Die wichtigsten Produktmerkmale umfassen:

• Animierte vollgrafische Anlagebilder auf der Basis von Objekten
• Vordefinierte und benutzerdefinierte Objektbibliotheken einschließlich Animation
• Vielfältige Experten und Assistenten für eine effiziente Applikationserstellung
• Erweiterung der Visualisierungsfunktionalität durch ActiveX-Steuerelemente von Drittanbietern
• Kapselung von ActiveX-Steuerelementen in einer sicheren Einsatzumgebung ("Secure Containment")
• Zeit- und ereignisgesteuerte Ausführungssteuerung
• Datenarchivierung und Anzeige von Wertverläufen
• Umfassende Alarmerkennung und -verwaltung
• Möglichkeit einer integrierten Berichterstellung
• Verwendung einer vollen Client/Server-Architektur in einer verteilten Netzwerkumgebung
• Einfache Systemerweiterung über die Plug and Solve-Schnittstelle
• Unterstützung verschiedener Nutzerprofile mit Passwortschutz
• Umsetzung von Redundanzkonzepten
• Möglichkeit zu Online-Änderungen
• Benutzerfreundlich, da auch für nicht ausführlich geschultes Bedienpersonal zu bedienen.

 zurück

Warum ist dieses System von Nutzen für den Betreiber?

• Schnelle Störquellen Erkennung von außerhalb, auch wenn kein Bedienpersonal vor Ort ist (z.B. von zu Hause an Ihrem PC).
• Um Betriebsabläufe wie z.B. anlagenspezifische Sollwerte zu ändern, ohne die Anlage zu betreten mit Zustimmung des TÜVs.
• Fernquittierung mit Zustimmung des TÜVs (zu jeder Tages- und Nachtzeit).
• Gezielte Instruktion des Notdienstpersonals über die Störquellen der Anlage.
• Fernüberwachung durch mehrere Benutzer, denen eine bestimmte Zugriffsberechtigung erteilt werden kann (wichtig im Urlaubs- oder Krankheits-fall).
• Für Anlagen im 24-Stundenbetrieb, die bei Stillstand durch Störungen hohe Folgekosten verursachen können.  Diese Fernüberwachung kann  zwar nicht alle Störungen beseitigen, aber dennoch dazu beitragen, die Kosten zu senken.
